TT系列竹节型塑料接头
| 适用流体： | 气体 |
|---|---|
| 常用使用圧力： | 0.98MPa（10kgf/㎠）以下 |
| 使用环境温度： | -20〜80℃（-4〜176°F） |
| 流体温度： | 0〜50℃（32〜122°F） |
| 外包装： | 插座5pcs/盒 插头10pcs/盒 |
用于普通气体管道的自锁式塑料快速接头
气体管道中的塑料接头突出的优势就在于不生锈、重量轻、操作便捷。
而且它在作业时即便碰触到其他物体，也不容易对物体造成损伤。
通常用于工厂内(例如:汽车生产线等)的空气管道中。

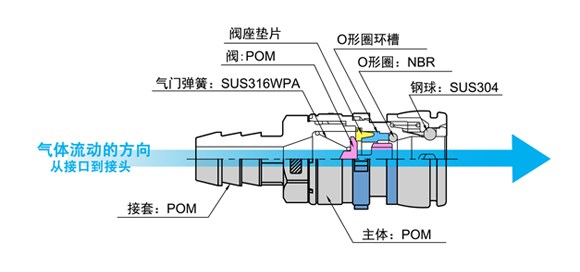

结构及材料

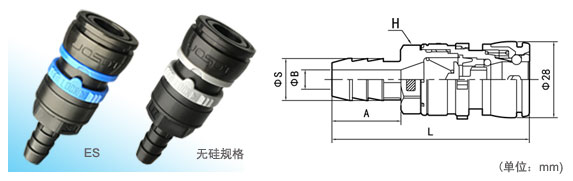

尺寸规格表
型号 |
安装另一端 软管尺寸 (内径Φmm) |
重量(g) |
A |
B |
S |
L |
H(六角) |
|---|---|---|---|---|---|---|---|
TT-2N |
7 （1/4"） |
22 |
25 |
5 |
9 |
72 |
22 |
TT-3N |
10（3/8"） |
23 |
24 |
7 |
11.5 |
71 |
22 |
TT-4N |
13 （1/2"） |
24 |
24 |
7 |
15 |
71 |
22 |

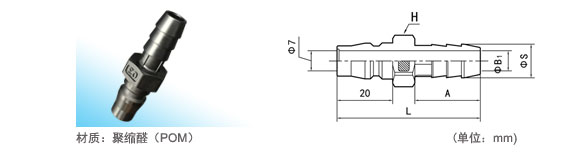

型号 |
安装另一端 软管尺寸 (内径Φmm) |
重量(g) |
A |
B |
S |
L |
H(六角) |
|---|---|---|---|---|---|---|---|
JT-02 |
7 （1/4"） |
5 |
25 |
5 |
9 |
53 |
17 |
JT-03 |
10（3/8"） |
6 |
24 |
7 |
11.5 |
52 |
17 |
JT-04 |
13 （1/2"） |
7 |
24 |
7 |
15 |
52 |
22 |
※ 也有无阀(没有阀门)规格。
※竹节型主要用于中等偏软的管件，装上软管后要用卡箍固定。
※ 由于无硅、含氟橡胶、无阀规格产品的交货期时间较长，如有需要请事先进行询问确认产品情况。
TN螺母型
-
TN螺母型塑料快速接头
- 可接固定内外径不同规格的软管
适用于PU、PE、PP、PVC等材料的软管。
TSF内螺纹型
-
TSF内螺纹型塑料快速接头
- 连接外螺纹接头
目前提供Rc(PT)1/8和Rc(PT)1/4两种规格的内螺纹。
TS外螺纹型
-
TS外螺纹型塑料快速接头
- 连接内螺纹接头
提供R(PT)1/8、1/4、3/8、1/2四种规格的外螺纹。
