L型塑料快速接头

L型弯头塑料接头

塑料C式快速接头


 适用流体:  气 / 水
 常用使用圧力: 0.98MPa(10kgf/㎠)以下
 使用环境温度: -20〜80℃(-4〜176°F)
 流体温度: 0〜50℃(32〜122°F)
 外包装: 10pcs/盒















用于气/水管道的L型塑料快速接头

气体管道中的塑料接头突出的优势就在于不生锈、重量轻、操作便捷。
而且它在作业时即便碰触到其他物体,也不容易对物体造成损伤。
可轻松安装在自动设备狭小空间内的管道上。

  • 安装于各种空气管道
  • 安装于各种水路管道
  • 安装于各种机械及机械管道上等

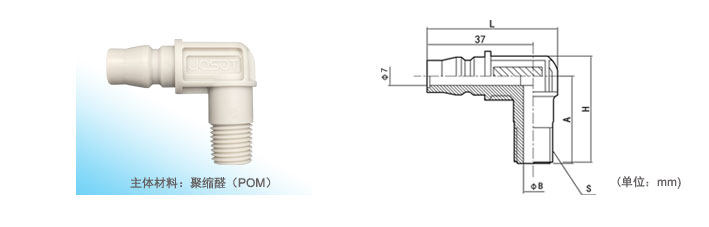

外螺纹型尺寸规格表

JOSOT内螺纹型接口&接头尺寸表

型号
安装另一端
外螺纹尺寸
重量(g)
A
B
L
H
S
JSL-01
Rc(PT)1/8
6
29
5.4
45
37
R(PT)1/8
JSL-02
Rc(PT)1/4
7
30
7.4
45
37
R(PT)1/4
JSL-03
Rc(PT)3/8
8
31
10
45
37
R(PT)3/8
JSL-04
Rc(PT)1/2
10
33
12
45.5
40
R(PT)1/2


R螺纹是:牙型角55°圆锥管螺纹,螺纹具有1:16 的锥度。外螺纹代号为R,内螺纹代号为Rc .

TN螺母型

  • TN螺母型塑料快速接头

    塑料C式快速接头

  • 可接固定内外径不同规格的软管

    适用于PU、PE、PP、PVC等材料的软管。

TT竹节型

  • TT竹节型塑料快速接头

    塑料C式快速接头

  • 连接固定内径的软管

    连接硅胶管、聚醚管、PVC等软管

TS外螺纹型

  • TS外螺纹型塑料快速接头

    塑料C式快速接头

  • 连接内螺纹接头

    提供R(PT)1/8、1/4、3/8、1/2四种规格的外螺纹。
